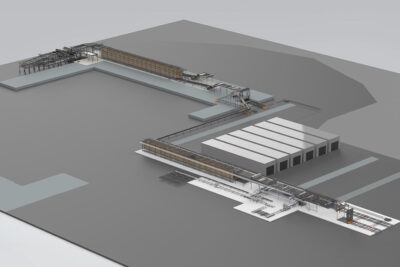

Tuotantolinjan layout-suunnittelu vaihe vaiheelta



Hyvin toteutettu tuotantolinjan suunnittelu mahdollistaa sujuvan materiaalivirran, minimoi hukkaa ja tukee skaalautuvaa kasvua.

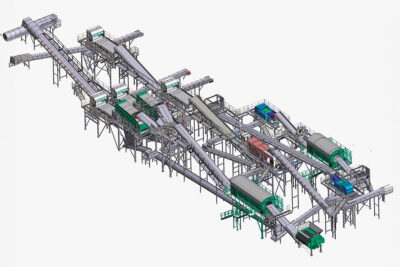

Tuotannon layout on pelkän tilaratkaisun sijaan suoraan sidoksissa yrityksen tehokkuuteen, kustannuksiin ja läpimenoaikoihin. Hyvin toteutettu tuotantolinjan suunnittelu mahdollistaa sujuvan materiaalivirran, minimoi hukkaa ja tukee skaalautuvaa kasvua.

Mikä on tuotantosuunnitelma?

Tuotantosuunnitelma määrittää, miten tuotteet valmistetaan, missä järjestyksessä työvaiheet etenevät, millä resursseilla (henkilöstö, koneet ja tila) tuotanto toteutetaan sekä millä kapasiteetilla tuotanto toimii.

Tehokas tuotantosuunnittelu yhdistää tehdasasettelun, tuotannonohjauksen ja tuotantokapasiteetin hallinnan toimivaksi kokonaisuudeksi:

1. Tehdasasettelu (tuotannon layout)

Tehdasasettelu määrittelee fyysisen ympäristön, mukaan lukien koneiden ja työpisteiden sijainnit, materiaalivirrat sekä varastointialueet. Hyvin suunniteltu layout tukee sujuvaa ja jatkuvaa tuotantovirtaa. Se kasvattaa kannattavuutta tunnistamalla ja poistamalla pullonkaulat sekä turhan liikkumisen ja siirtämisen. Suunniteltavan tuotantolinjan lisäksi layout-suunnittelulla vaikutetaan tuotantolinjan ympäristöön mahdollistamalla esteetön huolto, hätäpoistumistiet ja kulku tuotantolinjan ympäristössä muille toiminnoille. Tämä parantaa työssä viihtyvyyttä ja työturvallisuutta. Tehdasasettelun suunnittelulla voidaan siis vaikuttaa laajamittaisesti koko toimintaympäristöön.

2. Tuotannonohjaus

Tuotannonohjaus vastaa siitä, että oikea työ tehdään oikeaan aikaan, resurssit ovat käytössä optimaalisesti ja aikataulut pitävät. Layout ja tuotannonohjaus kulkevat käsi kädessä, sillä huono layout tekee hyvästäkin ohjauksesta tehotonta.

3. Tuotantokapasiteetin hallinta

Tuotantokapasiteetin hallinta tarkoittaa kykyä vastata kysyntään ilman ylikuormitusta, alikäyttöä tai toimitusviiveitä. Layout vaikuttaa suoraan kapasiteettiin, sillä pullonkaulat rajoittavat sitä, kun taas optimoitu virtaus kasvattaa kapasiteettia ilman lisäinvestointeja.

Lue lisää teollisuussuunnittelun merkityksestä >

Tuotantolinjan suunnittelun vaiheet

Tuotantolinjan suunnittelu etenee vaiheittain nykytilan analyysistä käyttöönottoon ja jatkuvaan kehittämiseen. Jokainen vaihe vaikuttaa suoraan tuotannon tehokkuuteen, kapasiteettiin ja skaalautuvuuteen.

1. Nykytilan analyysi (AS-IS)

Uutta ei kannata suunnitella ennen kuin nykytilan ongelmat on ymmärretty! Nykytilan analyysi on suunnittelun lähtökohta, jossa kartoitetaan materiaalivirrat, työvaiheet, niiden kestot, pullonkaulat ja layoutin ongelmakohdat. Apuna käytetään esimerkiksi arvovirtakuvausta (VSM), layout-kaavioita ja tuotantodataa. Analyysissä on tärkeää huomioida myös mahdolliset henkilöstön kokemukset tuotannosta.

“

Arvovirtakuvauksen toteuttaminen on usein aikaa vievä ja resursseja kuormittava vaihe, erityisesti silloin, kun analyysi tehdään organisaation omilla resursseilla. Sisäisesti toteutettuna arviointiin voi liittyä näkökulmaharhaa, jolloin arvoa tuottavien tai tuottamattomien työvaiheiden erottelu ei ole täysin objektiivista. Työvaiheiden kellottaminen edellyttää systemaattista datan keruuta ja läsnäoloa ja samalla mittaaminen voi herättää väärinymmärryksiä tuotantoympäristössä. Ulkopuolinen asiantuntija voi tuoda analyysiin objektiivisuutta ja auttaa muodostamaan luotettavan kokonaiskuvan.”

Jouni Ojala, Projekti-insinööri, mekaniikka

2. Tavoitetilan määrittely (TO-BE)

Tässä vaiheessa määritetään tavoiteltu läpimenoaika, kapasiteetti, automaation taso sekä tuotannon joustavuus (massatuotanto vs. räätälöinti). Samalla arvioidaan tulevaa kysyntää, layoutin skaalautuvuutta ja sitä, onko tavoitteena lean-periaatteisiin perustuva tuotanto.

3. Materiaalivirran optimointi

Materiaalivirran optimointi on keskeinen osa tehokasta tuotannon layoutia, sillä hyvin suunniteltu virtaus etenee loogisesti ilman risteyksiä, minimoi siirrot ja vähentää välivarastoja. Tyypillisiä layout-malleja ovat linjatuotanto, solutuotanto ja toiminnallinen layout, ja sopiva ratkaisu valitaan tuotetyypin, volyymin ja variaation perusteella.

4. Työpisteiden ja koneiden sijoittelu

Työpisteiden ja koneiden sijoittelussa rakennetaan konkreettinen layout, jossa huomioidaan ergonomia, turvallisuus, huollettavuus sekä materiaalin sujuva syöttö ja poistuminen. Samalla vältetään risteäviä kulkureittejä, pitkiä siirtymiä ja turhia käsittelyvaiheita.

5. Pullonkaulojen eliminointi

Pullonkaulojen eliminoinnissa keskitytään prosessin hitaimpien vaiheiden tunnistamiseen ja niiden poistamiseen. Keinoina käytetään esimerkiksi rinnakkaisia työpisteitä, työvaiheiden tasapainotusta ja automaatiota, mikä vaikuttaa suoraan tuotantokapasiteettiin ja toimitusvarmuuteen. On myös oleellista määrittää raja-arvot, milloin pullonkaulaan puututaan ja paljonko sen ratkaisemisen takaisinmaksuaika on.

6. Simulointi ja testaus

Ennen toteutusta layout testataan simulaatioilla ja kapasiteettilaskelmilla, jotta kalliit virheet voidaan välttää. Simulointia on monen tasoista, aina 2D-pohjaisista tehdastason materiaalivirta-analyysiin tarkoitetuista työkaluista 3D-ympäristössä toimiviin täydellisiin digitaalisiin kaksosiin. Esimerkiksi Caplanin Digital Twinin avulla eri skenaarioita voidaan tarkastella realistisesti jo suunnitteluvaiheessa, ennen käyttöönottoa, sekä sen aikana.

7. Käyttöönotto ja jatkuva kehitys

Käyttöönoton jälkeen layoutia seurataan ja kehitetään jatkuvasti tarkastelemalla läpimenoaikaa, käyttöastetta ja tuotannon häiriöitä.

Lue lisää kone- ja laitesuunnittelun palveluistamme >

Käytettävissä olevat työkalut layoutin rakentamiseen

Tuotannon layoutin suunnittelussa hyödynnetään useita eri työkaluja, jotka tukevat sekä kokonaisuuden hahmottamista että yksityiskohtaista suunnittelua. 2D- ja 3D-suunnittelu mahdollistavat layoutin visualisoinnin ja tilankäytön optimoinnin, kun taas simulointityökalujen avulla voidaan analysoida materiaalivirtojen hallintaa ja tunnistaa pullonkauloja jo ennen toteutusta. Lisäksi 3D-keilaus ja pistepilviteknologia tuovat suunnitteluun tarkkaa lähtötietoa olemassa olevista tiloista, mikä parantaa suunnitelmien tarkkuutta ja vähentää virheitä, vaikka niiden hyödyntäminen ei vielä ole laajasti vakiintunut käytäntö.

Milloin tuotantolinjan suunnittelu kannattaa ulkoistaa asiantuntijalle?

Hyvin toteutettu tuotannon layout voi muodostua merkittäväksi kilpailueduksi. Ulkopuolinen asiantuntija tuo lisäarvoa erityisesti silloin, kun tuotanto ei skaalaudu, pullonkauloja esiintyy jatkuvasti tai ollaan tekemässä investointeja. Usein myös tuotannon seuraaminen “ulkopuolisena” auttaa näkemään asiat totutusta poikkeavalla tavalla, mikä tarjoaa uusia näkökulmia.

Tyypillisiä virheitä ovat layoutin suunnittelu koneiden eikä virran mukaan, kasvun huomioimatta jättäminen sekä datan ja simuloinnin vähäinen hyödyntäminen. Caplan auttaa välttämään nämä sudenkuopat ja rakentamaan tehokkaan, skaalautuvan tuotannon.
